Forno Modulare Elettrico
2 Moduli Indipendenti


Caratteristiche:

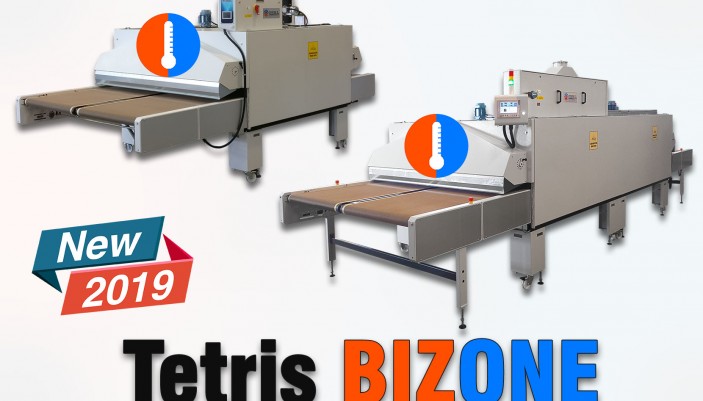

TETRIS 1900 BIZONA

2 MODULI INDIPENDENTI NELLO STESSO TUNNEL

Quest’anno durante il FESPA 2019 a Monaco abbiamo ufficialmente presentato questa nuova configurazione per i forni TETRIS per DTG.

La piattaforma TETRIS 1900 è stata divisa in due moduli indipendenti da 950: quello che ne risulta sono due forni nell’ingombro di uno solo.



CARATTERISTICHE:

  • Temperatura Max: fino a 200°C in ogni zona
  • Area Essiccata: 2000/4000 x (950 + 950) mm
  • Velocità del nastro indipendente e controllo della temperatura per ogni modulo
  • Disponibile solo per DUO 1900 e POKER 1900



Vantaggi:

NUOVA TECNOLOGIA

Questa nuova configurazione fornirà risultati impareggiabili quando 2 prodotti diversi devono essere polimerizzati contemporaneamente, evitando così la necessità di 2 essiccatori diversi, riducendo l’ingombro totale e il consumo energetico.

Ogni modulo di riscaldamento ha una sonda di temperatura dedicata, un relè a stato solido che controlla l’alimentazione alla resistenza di riscaldamento e un regolatore di temperatura separato che comanda lo SSR in base al set point della temperatura e alla temperatura misurata dalla sonda in tempo reale.

Il grafico sottostante mostra le letture della temperatura all’interno del tunnel in diverse posizioni, in particolare a 10-45-85-95-135-185 cm dal bordo sinistro del nastro trasportatore largo 1900 mm.





ZONE Graph -1900



La misurazione è stata eseguita utilizzando una sonda esterna di alta precisione, posizionata sopra un indumento.
Il test è iniziato quando la temperatura del modulo sinistro si è stabilizzata a 100 °C (posizioni 10-45-85 cm) e il modulo destro a 160 °C (posizioni 95-135-185 cm).

Le linee blu, rossa e gialla mostrano le letture della temperatura della prima zona, impostate a 100 °C.
Le linee verde, viola e blu chiaro mostrano il comportamento della seconda zona a 160 °C.
È evidente la differenza di temperatura tra i due moduli, con una separazione netta anche nei punti centrali più vicini delle letture di 85 cm e 95 cm.







grafico temp Duo 1900





DUAL 1900 – Product page link

POKER 1900 – Product page link



DATI TECNICI DUO 1900 POKER 1900
Requisiti Elettrici 400V 3P + PE / 43A 400V 3P + PE / 86A
Specifiche scarico fumi Ø 150 mm 180 m³/h Ø 200 mm 360 m³/h
Temperatura Max 200°C 200°C
Consumo energetico 28 kW 56 kW
Lunghezza Tunnel 2000 mm 4000 mm
Larghezza nastro 2 x 950 mm 2 x 950 mm
Produzione (3 minuti per indumenti chiari – 5 minuti per scuri) 360 – 210 pieces/h 640 – 420 pieces/h
Dimensioni Totali* i4100 x 2200 x 2250 mm 6100 x 2200 x 2250 mm
Peso* 1050 kg 2200 kg
*Le dimensioni e il peso possono variare
in base a eventuali moduli installati in ingresso/uscita
